2. Mesin Gambar

Dalam sebuah meja gambar biasanya juga dilengkapi dengan mesin gambar. Mesin gambar adalah sebuah alat, yang dapat menggantikan alat-alat gambar lainnya, seperti busur derajat, penggaris –T, mistar segi tiga dan mistar ukuran. Sebuah mesin gambar dilengkapi dengan mekanisme gerak sejajar yang terdiri dari 4 batang penghubung ( link ) seperti tampak pada Gambar 1.3 di bawah ini.
Gambar 1.3. Mekanisme Batang dari Sebuah Mesin Gambar. Gambar
1.4. Mesin Gambar Pita
Sepasang batang penghubung dipasang secara tetap pada sebuah alat, yang dapat dipasang pula pada papan gambar. Pada pasangan yang lain ditempatkan sepasang penggaris tegak lurus, dan dapat diputar pada sudut yang dikehendaki.. Dengan alat ini dapat ditarik garis-garis sejajar, dan garis-garis tegak lurus dengan mudah. Disamping mesin gambar jenis mekanisme batang ini terdapat mesin gambar yang tidak menggunakan batang penghubung. Sebagai penggantinya dipakai roda-roda dan pita baja. Penggaris yang dipasang pada mesin gambar ini dapat dilepas dan diganti dengan penggaris yang mempunyai ukuran dengan bermacam-macam skala. Misalnya : 2 : 1, 1 : 2,5, 1 : 5, dan sebagainya. Bahan yang dipakai dapat berupa kayu yang dilapisi dengan sejenis plastik, dimana terdapat goresan-goresan pembagi ukuran, atau seluruhnya dibuat dari plastik tembus cahaya dengan goresan-goresan yang sama.

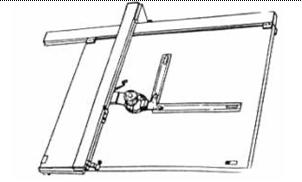

Gambar 1.5. Mesin Gambar Kereta
Pada mesin ini pasangan penggaris dan alat putarnya ditempatkan pada sebuah kereta vertikal, dimana penggarisnya dapat digerakkan secara vertikal, dan seluruhnya ini dapat digerakkan secara horizontal pada kereta horizontal. Jenis ini mempunyai konstruksi yang lebih kuat dan kekar di bandingkan dengan jenis lengan. Disamping ini kedudukan penggaris dapat dikunci pada kereta vertikal, sehingga memudahkan penggambaran bagian-bagian yang simetris. Mesin gambar kereta ini memerlukan luas yang lebih kecil dibandingkan dengan mesin gambar jenis lengan, karena bagian-bagiannya menonjol keluar dari bidang papan gambar. Oleh karena itu mesin jenis ini makin banyak dipakai, terutama dalam ruang gambar dengan jumlah mesin gambar yang banyak.

1. Papan dan Meja Gambar

Papan gambar adalah papan yang digunakan untuk landasan kertas gambar yang digunakan menggambar. Papan gambar harus mempunyai permukaan yang rata dan tepi yang lurus dimana kepala dari penggaris –T digeser. Papan gambar dibuat dari pohon cemara, kayu pohon linde, kayu lapis ( plywood ) atau hardboard. Ukurannya disesuaikan dengan ukuran kertas, misalnya untuk ukuran kertas A 0 mempunyai ukuran 1.200 mm x 900 mm, kertas ukuran A 1 mempunyai ukuran 600 mm x 450 mm. Belakangan ini terdapat papan gambar yang telah dilapisi dengan alas kertas gambar.
Untuk mendapatkan hasil gambar yang baik, sangat perlu menggunakan peralatan gambar yang baik. Dalam hal ini peran papan gambar memegang peranan utama. Papan gambar yang baik adalah papan gambar yang: Datar dan halus-merata, empat sudutnya tepat 900. Karena papan gambar sekaligus harus dapat digunakan sebagai penyiku yang baik, maka bentuk dari papan gambar harus merupakan empat persegi panjang menurut perbandingan normalisai kertas gambar.
Gambar 1.1. Papan Gambar

Papan gambar dapat diletakkan diatas standar yang dibuat khusus untuk tujuan ini. Papan gambar khusus yang dipasang diatas sebuah standar disebut juga meja gambar. Tidak seperti meja biasa, meja gambar dapat diubah-ubah ketinggian dan kemiringan daun mejanya.

Gambar1.2. Meja Gambar

Tujuan pengaturan ketinggian papan gambar pada meja gambar tersebut adalah untuk memudahkan seorang penggambar menyesuaikan posisi badannya. Hal ini dikarenakan postur tinggi badan setiap orang yang berbeda maupun posisi kursi atau alas duduk yang tidak ada ketetapan tertentu.
Sedangkan tujuan dari pengaturan posisi kemiringan papan gambar pada meja gambar tersebut adalah untuk memudahkan seorang penggambar menjangkau bagian atas kertas gambar saat menggambar terutama jika menggunakan kertas ukuran A0.

Peralatan Gambar


Untuk mencapai tujuan menggambar yang baik, yaitu memenuhi standar ISO, kita perlu alat-alat yang baik pula. Dengan alat-alat yang baik dan ditunjang dengan keterampilan penggunaan alat-alat, akan tercapai tujuan tersebut. Peralatan yang lengkap belum tentu dapat terampil menggambar, kalau tanpa latihan atau tidak dengan latihan. Dengan peralatan sederhanapun, jika penggunaan peralatan gambar dilaksanakan dengan baik, konsekuen dan disiplin, akan membantu didalam keberhasilan menggambar. Sekali lagi ketekunan, kerajinan, konsekuen dan kedisiplinan dalam menggunakan alat, merupakan langkah awal untuk keberhasilan dalam menggambar teknik.

Alat-alat yang biasa dipakai dalam gambar teknik antara lain :

1. Papan atau meja gambar

2. Mesin gambar

3. Pensil gambar

4. Pena gambar (Rapido)

5. Jangka dan kelengkapanya

6. Kertas gambar standar (ukurannya)

7. Macam-macam mistar (mistar segitiga dan mistar T)

8. Macam-macam mal (sablon)

9. Busur derajat

10. Penghapus dan pelindung penghapus.
